Подогреватели низкого давления

Для нормального функционирования турбоустановок необходимо наличие системы регенеративного подогрева питательной воды. Это позволяет повысить термический КПД всей установки, обеспечить ее экономичность.  Одним из основных элементов данной системы являются подогреватели низкого давления.

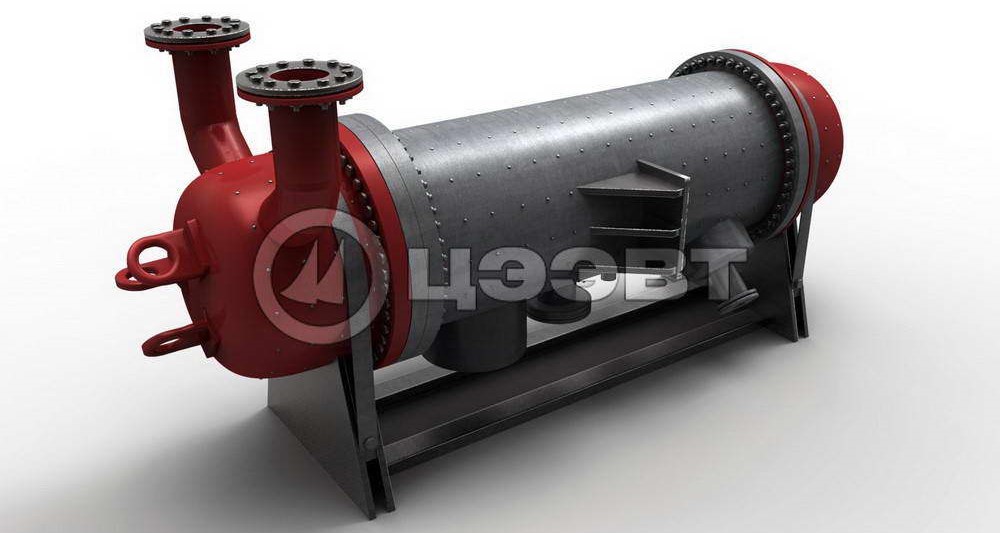

Конструкция

Конструкция агрегата стандартная, основными элементами являются:

• корпус (обечайка из прочного металла, днище в форме эллипса, фланец);
• система U-образных трубок
• водяная камера.

Благодаря фланцевым соединениям, обеспечивается надежность подогревателей, а также возможность проводить при необходимости профилактические работы и ремонт. В основе каркаса теплообменника – перегородки, трубы, швеллеры, которые не только являются опорами, но и служат для направления потоков пара. Также агрегат оснащен патрубками различного назначения, воздушными клапанами. Между фланцами корпуса и водяной камеры при помощи специальных шпилек закрепляется трубная доска. В ней вальцуются трубки.

Для поддержания оптимального уровня конденсата используется блок автоматического регулирования.

Характеристики и рабочие параметры

Технические характеристики зависят от типа и модели подогревателей:

• Температура на входе – от 35,5 до 102,2°C
• Допустимое давление воды – до 1,5 МПа
• Давление пара не более 1,0 МПа;
• Давление конденсата не более 3,2 МПа.
• Для АЭС параметры будут увеличены (соответственно 1,5 и 4,2 МПа).
• Гидравлическое сопротивление по воде – от 70 до 190 кПа.

Особенности

• Агрегат имеет высокий КПД.
• Благодаря использованию качественных материалов, подогреватели отличаются длительным сроком эксплуатации (до 25-30 лет).
• Оборудование имеет компактные размеры.
• Простой монтаж.
• Исключение в агрегате анкерных связей обеспечило герметичность и отсутствие прохода пара через возможные неплотные соединения.
• В подогревателе исключено появление коррозионных процессов, которые могут быть вызваны коррозионно-агрессивными газами.
• Доступный ремонт и легкость обслуживания агрегата.
• Эксплуатация отличается экономичностью и эффективностью.

Среды

• Вода.
• Водяной пар.
• Газы.

Материалы

Для изготовления трубковых систем используют следующие материалы:

• сплав марки МНЖ-5-1;
• латунь ЛО70-1;
• латунь Л68.

Также в ряде моделей возможно изготовление трубок из сплава МНЖ-5-1, нержавеющей аустенитной стали.

Размеры

Стандартный диаметр трубок – 16 мм, толщина стенок – не менее 1 мм.

Области применения

Сфера использования оборудования: нагрев воды в турбоустановках и системах ТЭС. Использование системы регенерации низкого давления значительно упрощает конструкцию турбины, повышает КПД всей установки.

АО «ЦЭЭВТ» изготавливает подогреватели низкого давления, которые соответствуют всем установленным стандартам (в частности, ГОСТ № 26-291-94). В комплекты входит полный пакет документов, в том числе разрешение на эксплуатацию от Ростехнадзора
