Подогреватели мазута
В стационарных котельных в схеме мазутоподготовки одними из важных агрегатов являются подогреватели мазута. Мазут – хорошее топливо, но для использования в печах и котлах необходимо его прогревание и разжижение. Топливо застывает в диапазоне температур 10-40°С, поэтому перед подачей в форсунки горелок применяют специальные подогреватели.
Конструкция

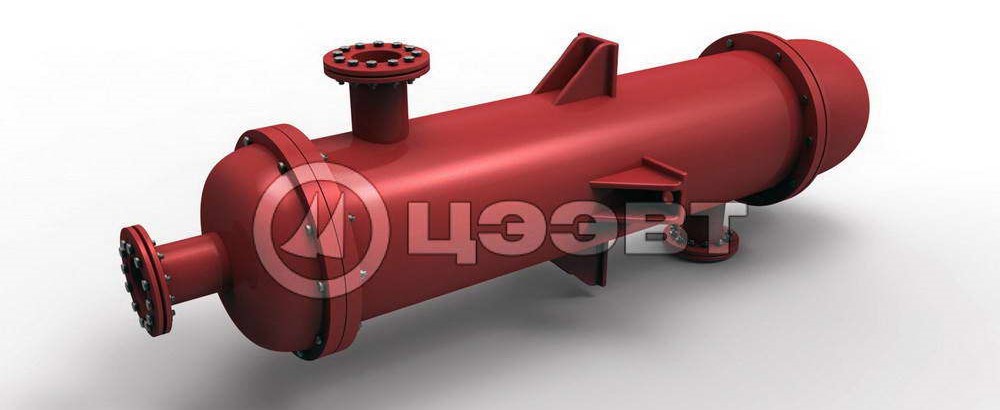

Оборудование представляет собой стандартный кожухотрубный теплообменник, все основные внутренние узлы которого соединяются фланцами. Элементы подогревателя:
- корпус;
- система трубок;
- крышки.
Благодаря фланцевым соединениям оперативный профилактический осмотр оборудования, а при необходимости – ремонт.
Также теплообменник оснащен отбойным щитом, предохраняющим трубки от воздействия струй пара, патрубками различного назначения, сборником конденсата. Для монтажа используются опоры, установленные на корпусе агрегата.
Характеристики
В промышленности используются подогреватели мазута различных модификаций.
- Производительность – от 6 до 240 т/ч.
- Давление мазута в системе – от 1,3 до 6,4 МПа.
- Давление пара в корпусе – до 1,6 МПа.
- Площадь поверхности теплообмена – от 11,1 до 210 м2.
Особенности
- Простота конструкции.
- Эффективность.
- Длительный срок эксплуатации – до 20 лет.
Среды
Нагревающее вещество – пар
Параметры мазута и пара, которые поступают в теплообменник, автоматически контролируются специальными приборами КИП.
Материалы
- Корпус – металл.
- Трубная система – сталь повышенной прочности, нержавеющая сталь.
- Число трубок может быть различное: от 44 до 188.
В подогревателе возможно использование как гладких, так и ребристых трубок (ПМР). Применение последних увеличивает эффективность работы агрегата.
Размеры
- Длина корпуса: от 2,5 до 5,6 метров.
- Диаметр корпуса – от 325 до 1832 мм.
Области применения
Сфера использования подогревателей мазута – котельные, а также теплостанции.
Применение таких устройств дает возможность повысить эффективность применения мазута для обеспечения работы отопительных систем и систем горячего водоснабжения.
