Маслоохладители МО

Конструкция

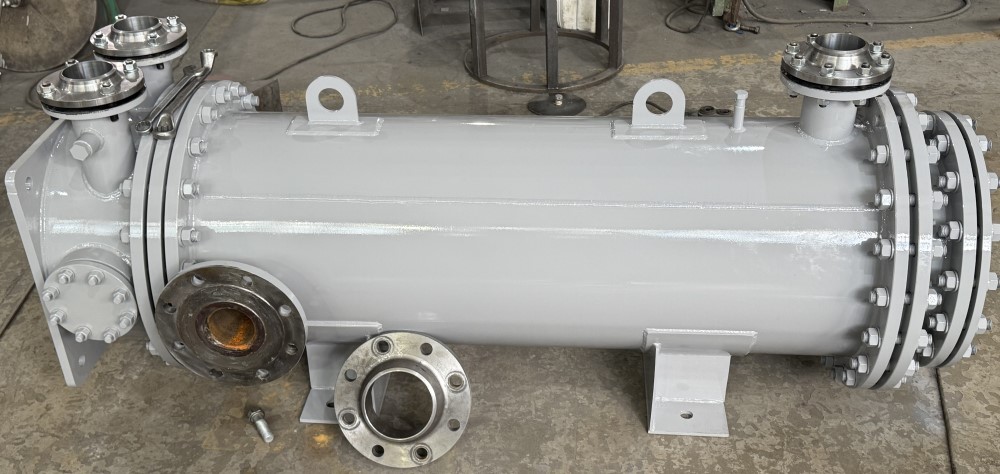

Маслоохладители подобного типа представляют собой кожухотрубные теплообменные агрегаты.

Основные элементы конструкции:

• корпус;
• трубная система;
• крышки (верхняя, нижняя).

Также имеются патрубки для подвода и вывода воды, масла.

Внутренние поверхности трубкового пучка имеют плавно очерченные выступы, на внешней поверхности находятся специальные кольцевые канавки.

Характеристики

Основными техническими параметрами агрегата являются уровень теплового потока, объемы расхода воды, масла, гидродинамическое сопротивление, рабочее давление (воды, масла), а также температурные значения воды и масла.

• Тепловой поток: от 24 до 120 кВт.
• Расход охлаждаемого масла: от 6-10 до 30-40 куб. м/ч.
• Расход охлаждающей воды: от 3-5 до 10-15 куб. м/ч.
• Температура масла на входе: 70 °С.
• Температура воды на входе: 30-35°С.
• Рабочее давление масла: 0,8 Мпа.
• Рабочее давление воды: 0,4 Мпа.
• Гидросопротивление по воде: 0,05 Мпа.
• Гидросопротивление по маслу: 0,1 Мпа.

Особенности

Достоинствами маслоохладителей МО являются:

• простая эксплуатация;
• компактные размеры агрегата.
• легкое обслуживание.

Положение оборудования при эксплуатации может быть любым.

Среды

Охлаждающей средой в маслоохладителях МП является вода промышленного водоснабжения.

Охлаждаемая рабочая жидкость: минеральные масла и другие неагрессивные жидкости. Условие: кинематическая вязкость – от 10 до 400 мм²/c.

Материалы

Материал корпуса и водяных камер маслоохладителя: нержавеющая сталь, сплавы, устойчивые к коррозии.

Трубковая система: латунь, сталь, сплавы.

Возможно изготовление моделей с оребренными трубками. Оборудование с медными трубковыми пучками медь имеет высокий коэффициент теплопередачи. А так как медь является очень пластичным металлом, то возможно изготовление агрегата с высокой степенью оребрения. Минус трубок из меди – высокая стоимость металла, поэтому большее распространение имеют модели с трубками из латуни.

Производитель выбирает материалы исходя из конкретных условий и среды, в которой будет работать агрегат.

Размеры

Масса маслоохладителей: от 60 до 166 кг.

Длина: от 287 до 1018 мм.

Области применения

Оборудование используется для охлаждения масла, циркулирующего внутри замкнутых систем генераторов, электродвигателей. Также маслоохладители МО применяются для холодильных установок, в различном гидравлическом оборудовании: для станков, прессов, компрессоров.
