Грязевики флянцевые абонентские

На различных тепловых магистралях широко используются абонентские фильтры грязевики. Они сочетают функции сетчатого фильтра и отстойника, выпускаются в горизонтальном или вертикальном исполнении.

Конструкция

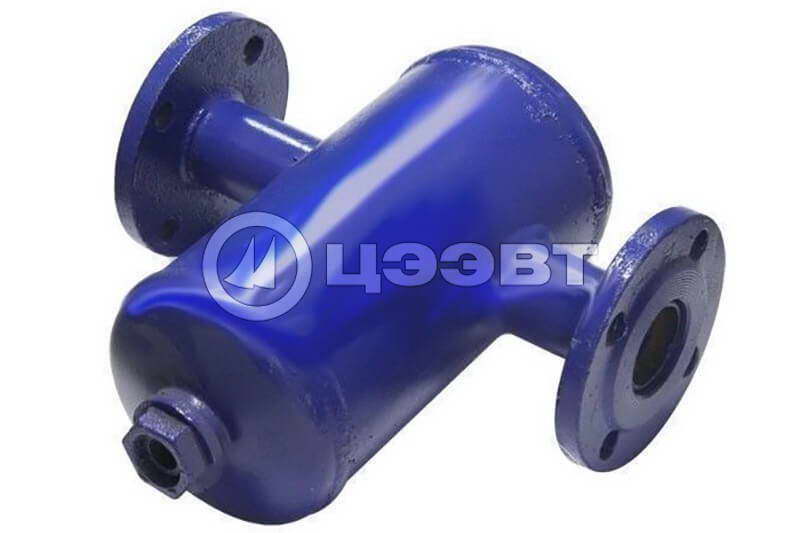

Данный вид оборудования представляет собой цилиндрический корпус, в который вварены два патрубка – входной и выпускной.

Диаметр патрубков идентичен трубе, в которую врезан грязевик. Выпускной патрубок имеет с внутренней стороны заглушку, в стенках его сделаны отверстия, на которые укладывается фильтрующая сетка. Для монтажа воздухоотводного крана предусмотрен патрубок в крышке фильтра, или там делается специальное отверстие.

Конструкция обеспечивает две степени очистки теплоносителя:

под действием гравитационных сил (все крупные примеси выпадают в осадок);
сетчатый фильтр (для более мелких частиц).

Характеристики

Абонентские фланцевые грязевики (или грязевики грубой очистки) выпускаются в двух модификациях:

вертикальные;
горизонтальные.

Крепление к трубам при помощи фланцевого соединения. Также есть модели под приварку.

Температура теплоносителя: до 150°С.
Рабочее давление в сети: до 1,6 Мпа.

Особенности

Для контроля накоплений на сетке грязевика необходим монтаж одного дифференциального или двух обычных манометров. Если гидравлическое сопротивление агрегата будет выше установленной нормы, то требуется проведение разборки грязевика и его очистки.

Устройство отличается надежностью, простой конструкцией. Грязевики имеют большой эксплуатационный потенциал, при этом стоимость их невысокая.
