Вертикальные и горизонтальные подогреватели

Вертикальные выполняют роль дополнительных подогревателей, питание их осуществляется паром, у которого более высокие показатели.

Конструкция

Подогреватели представляют собой двух- или четырехходовую конструкцию с внутренней трубной системой. Основные узлы агрегата:

• корпус;
• система трубок;
• две камеры: верхняя, нижняя (плавающая).

Характеристики

Все модели подогревателей ПСВ или ПСГ имеют свою маркировку.

Основными техническими параметрами являются площадь поверхности нагрева, максимальные значения рабочего давления греющего пара и сетевой воды в трубной системе.

• Площадь поверхности теплообмена: от 45 до 580,8 м2.
• Температура пара на входе: от 250 до 400°С.
• Температура воды на входе: от 70 до 140°С.
• Температура воды на выходе: от 110 до 180°С.
• Рабочее давление пара в корпусе: от 0,147 до 0,69 Мпа.
• Рабочее давление воды в трубной системе: от 1,47 до 2,45 Мпа.

Особенности

Принцип работы подогревателей воды основан на использовании пара. Применение таких устройств позволяет сэкономить на отоплении, при этом обеспечить эффектную работу систему:

• Оборудование отличается компактностью, простотой конструкции.
• Имеет длительный срок эксплуатации.
• Высокая ремонтопригодность агрегата.
• Высокий КПД.
• Наличие фланцевых соединений, значительно упрощающих монтаж подогревателей.
• Безопасность в работе.
• Надежность.

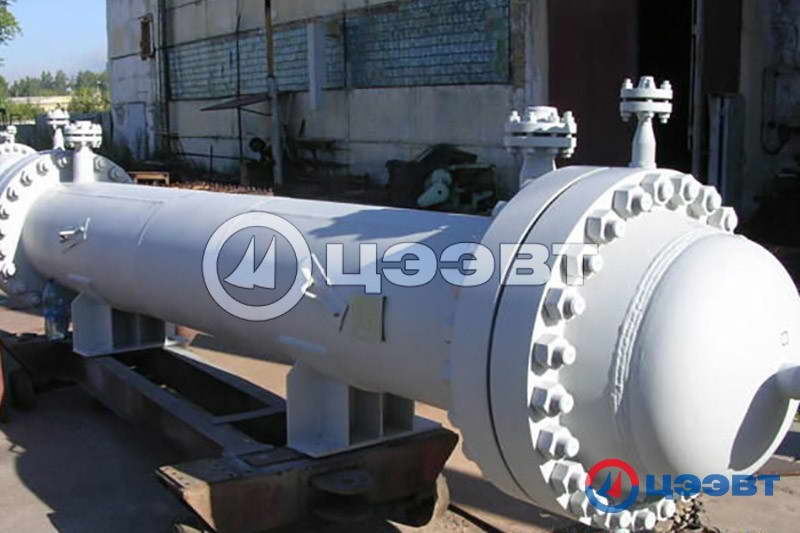

Для турбин большой мощности используются горизонтальные подогреватели, так как их легче размещать в помещениях машинного зала.

Основным отличием подогревателей вертикального типа от горизонтального является то, что в нем трубки изготавливаются только прямые.

Среды

• Сетевая вода.
• Пар.
• Различные газы.

Материалы

Корпус подогревателя – стальная труба или вальцованные обечайки.

Трубная система изготавливается из:

• нержавеющей стали;
• латуни;
• медно-никелевого сплава.

Вес

Масса: от 2273 до 8671 кг

Области применения

Вертикальные подогреватели сетевой воды используются в отопительных системах, поэтому чаще всего они монтируются на ТЭЦ, а также в котельных. Благодаря такому оборудованию обеспечивается подача горячей воды для отопления промышленных, жилых или коммерческих помещений.

Такое оборудование применяется в газовой и нефтехимической промышленностях, когда следует провести нагрев газов или других веществ.
