Конструкция

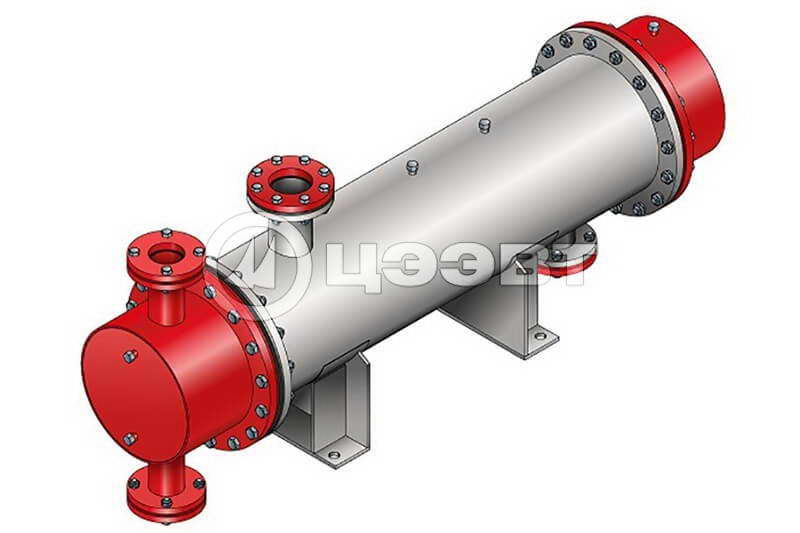

Оборудование представляет собой конструкцию из отдельных секций, соединенных между собой переходниками и калачами при помощи фланцевых соединений. В стальном корпусе каждой секции находятся специальные латунные трубки, в качестве теплоносителя используется горячая вода. От диаметра трубки корпуса зависит количество трубок в системе, площадь теплообменной поверхности.

Характеристики

  • Тепловой поток – от 7,9 до 2649 кВт.
  • Масса – от 24 до 1343 кг.
  • Поверхность нагрева – от 0,38 до 83 м2.
  • Число трубок – от 4 до 430.

Особенности

  • Данное оборудование отличается высоким КПД. Процесс теплообмена имеет высокую интенсивность, при этом потери энергии минимальны.
  • Длительный срок эксплуатации. Предприятие ЦЭЭВТ гарантирует работу оборудования на протяжении 25 лет.
  • Низкая загрязняемость рабочих поверхностей.
  • Компактность конструкции, что дает возможность провести монтаж оборудования в любой точке системы.
  • Простой монтаж. Оборудование имеет укомплектованные секции, разъемные элементы быстро монтируются.
  • Наличие секций, позволяющее объединять отдельные устройства в блоки любого размера и технических параметров.
  • Доступный ремонт и легкость обслуживания узла.
  • Эксплуатация отличается экономичностью и эффективностью.

Среды

Горячая вода. Давление греющей и подогреваемой воды не более 10 кгс/см2. Максимальная температура греющей воды 150°С.

Материалы

В качестве материалов для корпуса используется нержавеющая или углеродистая сталь (AISI 316), при этом марка подбирается исходя из особенностей состава рабочей среды. Также используют медь М2р, латунь Л68, легированную латунь (в том числе модифицированную коррозионностойкую). Возможно изготовление трубок из профилированных или гладких материалов, оказывающих определенное влияние на эффективность работы всей системы.

Размеры

Теплообменник подсоединяется к системе при помощи переходных патрубков. Существуют стандартные размеры секций, также они, а также патрубки могут быть изготовлены с учетом индивидуальных требований заказчиков. Длина секций – 2 метра, 4 метра.

Видео

Области применения

Подогреватели ВВП нашли широкое применение как на частных объектах, так и в промышленности. Они используются в системах отопления, горячего водоснабжения, там, где требуется подогрев или охлаждение жидкостей.

Монтаж проводится в точках ввода тепла и воды, также возможна установка оборудования в местных котельных, тепловых пунктах.

ЗАО «ЦЭЭВТ» предлагает широкий выбор различных моделей подогревателей ВВП по самой доступной стоимости. В комплекты входит полный пакет документов, в том числе разрешение на эксплуатацию от Ростехнадзора.
