Сфера применения
Подогреватель сетевой воды 90-7-15 применяется при устройстве промышленных систем теплоснабжения для обеспечения потребностей в горячей воде. Кроме того, он широко используется в отраслях производства, связанных с опасными технологическими процессами – например, при работе с химикатами или нефтепродуктами, на морских судах или производстве с коррозионными материалами.
Технические характеристики
- Площадь поверхности теплообмена – 90 м2.
- Рабочее давление воды – 15 кгс/см2.
- Рабочее давление пара – 7 кгс/см2.
- Максимальная температура пара на входе – 400 °С.
- Номинальный расход воды – 4 ходовой – 175 т/ч, 2 ходовой – 350 т/ч.
Конструкция

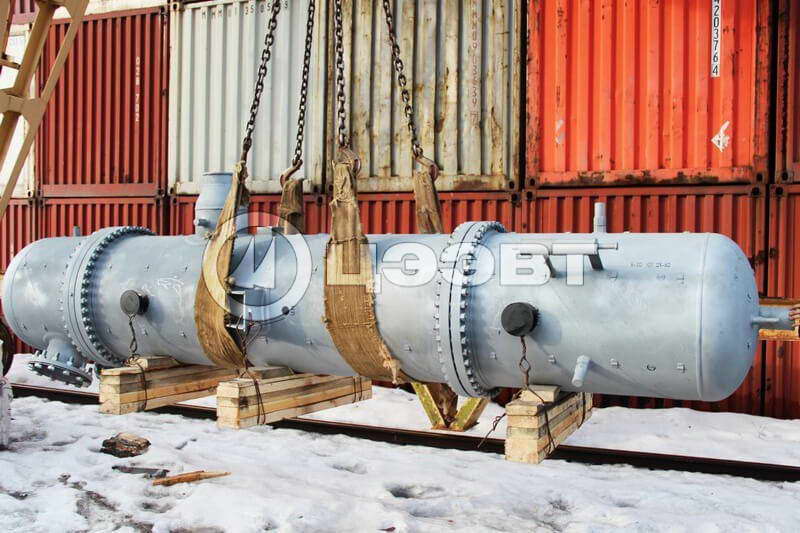

Подогреватель сетевой воды включает в себя корпус, комплекс труб и патрубков, две водяные камеры. Материал изготовления подбирается индивидуально в зависимости от конечного предназначения подогревателя сетевой воды. При устройстве промышленных или бытовых систем отопления применяются латунь и нержавеющая сталь, а для работы в агрессивной среде применяются прочные и химически устойчивые металлы, например, титан.
Схема работы
Устройство устанавливается вертикально. Жидкость поступает в систему трубок и патрубков и проходит через нее. Греющий пар, направленный в пространство между труб, охватывает весь пучок, за счет чего и нагревается проходящая вода.
Особенности
Подогреватель сетевой воды снабжен системой защиты. Воздух, попадающий внутрь устройства, отводится через специальные патрубки. Конденсат скапливается в нижнем отсеке корпуса, откуда впоследствии выводится вместе с лишними газами. Подогреватель сетевой воды снабжен гидрозатвором, защищающим устройство от проскока пара. Данная модель отличается высокой химической устойчивостью и эффективностью теплообмена.
