Сфера применения

Маслоохладитель МП 44 предназначена для создания системы охлаждения масла или иных жидкостей в компрессорных или гидравлических механизмах, работающих в интенсивном режиме.

Технические характеристики

  • Площадь поверхности теплообмена, м2 – 44;
  • Рабочее давление масла, МПа – 0,50;
  • Температура воды на входе, ºС (max) – 33(37);
  • Температура масла на входе, ºС (max) – 55(65);
  • Номинальный массовый расход масла, л/мин – 1300;
  • Число ходов воды, шт. – 1-4;
  • Масса сухая, кг – 1450;
  • Высота, мм – 2320;
  • Диаметр корпуса, мм – 690.

Конструкция

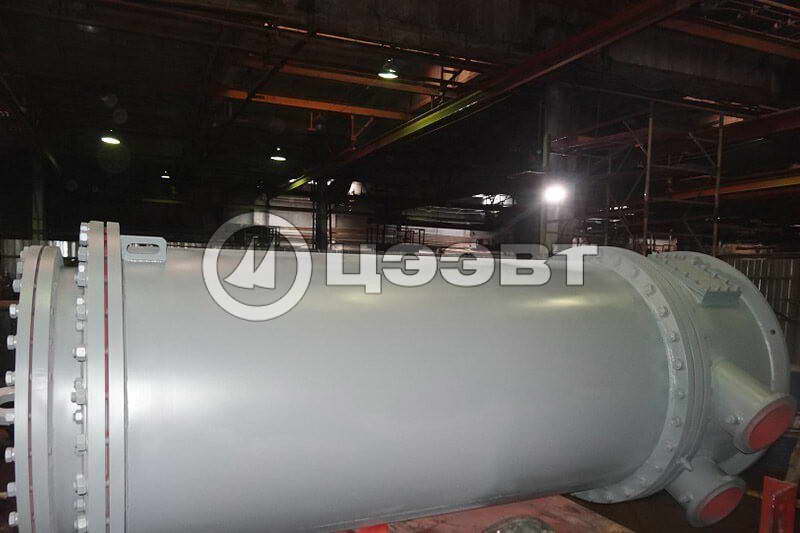

Конструкция МП 44 включает в себя несколько ключевых элементов – трубного пучка, двух водяных камер, патрубков для входа-выхода масла – расположенных внутри корпуса устройства. Для более быстрого и интенсивного процесса теплообмена маслоохладитель содержит направляющие перегородки, позволяющие увеличить общую длину масляного потока и тем самым повысить эффективность теплоотдачи. Трубный пучок может выниматься для очистных работ. Устанавливается вертикально, отдельные модификации приспособлены для горизонтальной установки.

Схема работы

Система подачи и циркуляции направляет масло во внутреннее пространство корпуса, в то время как охлаждающая среда – обычно это проточная вода – двигается по трубному пучку. За счет этого достигается наивысшая степень охлаждения дизельного, турбинного или авиационного масла.

Особенности

Маслоохладитель МП 44 снабжена компенсирующими элементами, которые помогают сгладить температурные колебания жидкостей. Интенсивный теплообмен, достигающийся за счет использования направляющих перегородок, повышает эффективность процесса охлаждения масла или иных жидкостей.
